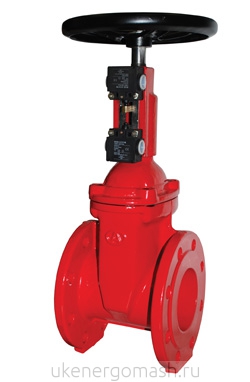

Задвижка с концевым выключателем
Задвижка с концевым выключателем – это тип запорной арматуры, который, помимо основной функции перекрытия потока рабочей среды, обладает встроенными датчиками положения. Эти датчики, именуемые концевыми выключателями, позволяют дистанционно контролировать состояние задвижки, то есть, открыта она или закрыта. Благодаря этому, задвижка с концевым выключателем находит широкое применение в автоматизированных системах управления технологическими процессами, обеспечивая оператору информацию о состоянии трубопровода. Она является важным элементом в системах, где требуется точный и надежный контроль над потоком жидкости или газа.
Принцип работы и конструкция
В основе работы задвижки лежит перемещение запорного элемента (обычно диска или клина) перпендикулярно направлению потока. Концевые выключатели механически связаны с подвижными частями задвижки. Когда задвижка достигает крайнего положения (полностью открыта или полностью закрыта), концевой выключатель срабатывает, посылая электрический сигнал в систему управления.
Основные элементы конструкции:
- Корпус: обеспечивает герметичность и прочность конструкции.
- Запорный элемент (диск, клин): перекрывает поток рабочей среды.
- Шпиндель: передает усилие от привода к запорному элементу.
- Привод (ручной, электрический, пневматический): обеспечивает перемещение запорного элемента.
- Концевые выключатели: фиксируют крайние положения задвижки.
Преимущества использования задвижек с концевыми выключателями
Использование задвижек с концевыми выключателями дает ряд преимуществ по сравнению с обычными задвижками:
- Дистанционный контроль: оператор может отслеживать состояние задвижки из диспетчерской.
- Автоматизация процессов: интеграция с системами автоматического управления позволяет создавать сложные алгоритмы работы трубопроводов.
- Повышение безопасности: оперативное получение информации о нештатных ситуациях, связанных с положением задвижки.
Сравнительная таблица задвижек
| Характеристика | Обычная задвижка | Задвижка с концевым выключателем |
|---|---|---|
| Дистанционный контроль | Нет | Да |
| Автоматизация | Ограничена | Полная |
| Стоимость | Ниже | Выше |
ОБЛАСТИ ПРИМЕНЕНИЯ
Задвижки с концевыми выключателями находят широкое применение в различных отраслях промышленности, где требуется точный и надежный контроль над потоком рабочей среды. Они используются в:
– Нефтегазовой промышленности: для управления потоками нефти, газа и других продуктов переработки.
– Химической промышленности: для контроля над потоками агрессивных и опасных веществ.
– Энергетике: в системах охлаждения и подачи пара на электростанциях.
– Водоснабжении и водоотведении: для управления потоками воды в системах очистки и распределения.
В системах автоматизации технологических процессов, где важен постоянный мониторинг и оперативное реагирование, использование таких задвижек является необходимым условием для обеспечения безопасности и эффективности производства. Они позволяют минимизировать риски возникновения аварийных ситуаций и оптимизировать работу оборудования.
КАК ВЫБРАТЬ ЗАДВИЖКУ С КОНЦЕВЫМ ВЫКЛЮЧАТЕЛЕМ
При выборе задвижки с концевым выключателем необходимо учитывать ряд факторов:
– Тип рабочей среды: необходимо убедиться, что материалы задвижки устойчивы к воздействию рабочей среды.
– Рабочее давление и температура: задвижка должна соответствовать условиям эксплуатации.
– Тип привода: выбор привода зависит от требуемой скорости и точности управления.
– Тип концевых выключателей: необходимо учитывать требуемую точность и надежность срабатывания.
– Наличие сертификатов и соответствие стандартам: убедитесь, что задвижка соответствует всем необходимым требованиям безопасности и качества.
Правильный выбор задвижки с концевым выключателем является залогом надежной и безопасной работы трубопроводной системы. Внимательно изучите технические характеристики и требования к условиям эксплуатации, чтобы выбрать оптимальное решение для вашей задачи.
МОНТАЖ И ОБСЛУЖИВАНИЕ
Монтаж задвижки с концевым выключателем требует квалифицированного персонала, обладающего знаниями в области электротехники и механики. Важно правильно подключить концевые выключатели к системе управления, чтобы обеспечить корректную передачу сигналов. Перед установкой необходимо убедиться в отсутствии повреждений на корпусе и других элементах задвижки. После монтажа следует провести испытания на герметичность и работоспособность.
РЕКОМЕНДАЦИИ ПО ОБСЛУЖИВАНИЮ:
– Регулярный осмотр: необходимо периодически осматривать задвижку на предмет утечек, коррозии и других повреждений.
– Смазка: необходимо смазывать подвижные части задвижки для обеспечения плавного хода и предотвращения износа.
– Проверка концевых выключателей: необходимо проверять работоспособность концевых выключателей и при необходимости заменять их.
– Калибровка: необходимо периодически калибровать концевые выключатели для обеспечения точности срабатывания.
ТЕНДЕНЦИИ РАЗВИТИЯ
Современные задвижки с концевым выключателем становятся все более интеллектуальными и интегрированными в системы промышленного интернета вещей (IIoT). Разрабатываются модели с беспроводной передачей данных, встроенной диагностикой и возможностью самодиагностики. Это позволяет повысить эффективность обслуживания и снизить затраты на эксплуатацию.
ТЕНДЕНЦИИ РАЗВИТИЯ (ПРОДОЛЖЕНИЕ)
Внедрение цифровых технологий открывает новые возможности для оптимизации работы трубопроводных систем. Датчики, встроенные в задвижку с концевым выключателем, позволяют собирать данные о давлении, температуре и расходе рабочей среды. Эти данные анализируются с помощью алгоритмов машинного обучения, что позволяет прогнозировать неисправности и оптимизировать режимы работы оборудования. Таким образом, задвижка с концевым выключателем превращается из простого запорного устройства в интеллектуальный элемент системы управления.
ИНТЕГРАЦИЯ С СИСТЕМАМИ УПРАВЛЕНИЯ
Современные системы управления технологическими процессами (АСУ ТП) все чаще интегрируются с оборудованием на уровне отдельных устройств. Задвижки с концевым выключателем, оснащенные цифровыми интерфейсами, позволяют передавать данные о своем состоянии и параметрах работы непосредственно в систему управления. Это обеспечивает оперативный мониторинг и контроль над состоянием трубопроводной системы, а также возможность автоматической корректировки режимов работы оборудования.
ПРИМЕРЫ ИНТЕГРАЦИИ:
– Мониторинг положения задвижки в реальном времени.
– Автоматическое перекрытие потока при возникновении аварийной ситуации.
– Удаленное управление задвижкой из диспетчерской.
– Анализ данных о работе задвижки для выявления неисправностей.
ПЕРСПЕКТИВЫ ПРИМЕНЕНИЯ
Задвижка с концевым выключателем имеет огромный потенциал для дальнейшего развития и применения в различных отраслях промышленности. Усовершенствование материалов и технологий производства позволит создавать более надежные и долговечные устройства, способные работать в экстремальных условиях. Развитие беспроводных технологий и искусственного интеллекта откроет новые возможности для автоматизации и оптимизации работы трубопроводных систем. В будущем, мы увидим все больше интеллектуальных задвижек, которые будут самостоятельно адаптироваться к изменяющимся условиям и обеспечивать безопасную и эффективную работу производственных процессов.
